本章中，将学习另外一种非线性数据结构——图。这是学习的最后一种数据结构，后面将学习排序和搜索算法。

第九章 图

图的相关术语

图是网络结构的抽象模型。图是一组由边连接的节点（或顶点）。学习图是重要的，因为在任何二元关系都可以用图来表示。

任何社交网络都可以用图来表示。

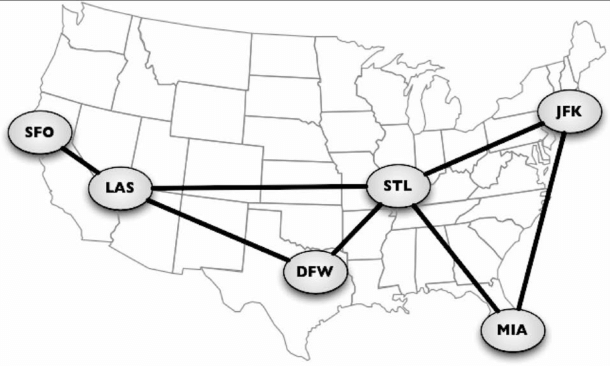

我们还可以用图来表示道路、航班以及通信状态

一个图 G= （V, E）由以下元素组成。

  • 'V：一组顶点'
  • 'E：一组边。连接 V 中的顶点'

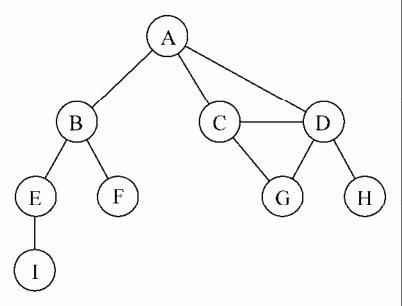

由一条边连接在一起的顶点称为相邻顶点。比如，A 和 B 是相邻的，A 和 D 是相邻的，A 和 C 是相邻的，A 和 E 是不相邻的。

一个顶点的度是其相邻顶点的数量。比如，A 和其他三个顶点相连接，因此，A 的度为 3；E 和其他两个顶点相连接，因此 E 的度为 2.

路径是顶点v1, v2, ...vk的一个连续序列，其中 vi 和 vi+1 （下标）是相邻的。以上一示意图为例，其中包含的路径 A B E I 和 A C D G。

简单路径要求不包含重复的顶点。举个例子，A D G 是一条简单路径。除去最后一个顶点（因为它和第一个顶点是同一个顶点），环也是简单路径，比如 A D C A（最后一个顶点重新回到 A）

如果途中不存在环则称该图是无环的。如果图中每两个顶点间都存在路径，则该图是连通的。

有向图和无向图

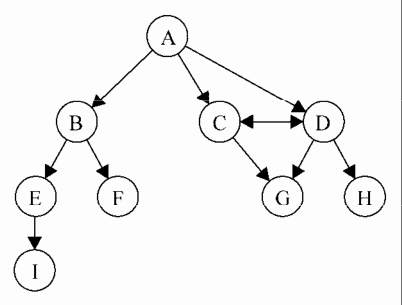

图可以是无向的（边没有方向）或是有向的（有向图）。下图就是有向图。

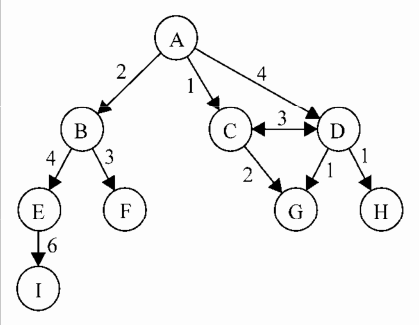

有向图的边有一个方向。如果图中每两个顶点间在双向上都存在路径，则该图是强连通的。例如，C 和 D 就是强连通的。图还可以是未加权的或者加权的。加权图的边被赋予了权值。

我们可以使用图来解决计算机科学世界中的很多问题，比如搜索图中的一个特定顶点或搜索一条特定边，寻找图中的一条路径（从一个顶点到另一个顶点），寻找两个顶点之间的最短路径。

图的表示

从数据结构角度来说，我们有多种方式来表示图。在所有表示法中，不存在绝对正确的方法方式。图的正确表示法取决于解决的问题和图的类型。

邻接矩阵

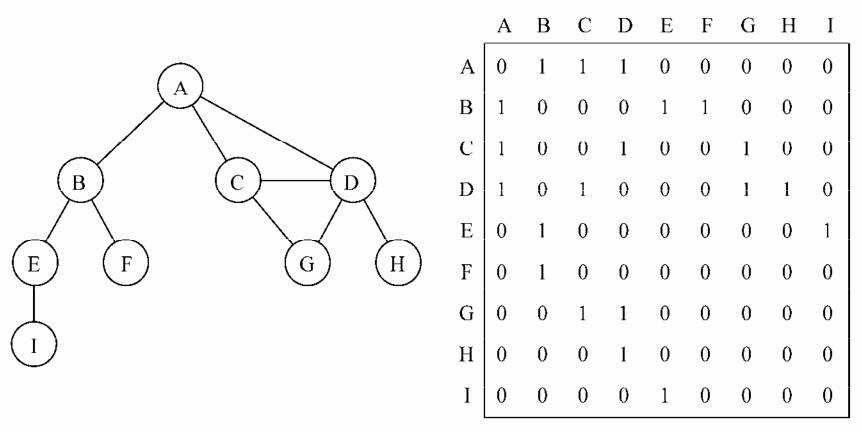

图最常见的实现就是邻接矩阵。每个节点和一个整数相关联，该整数将作为数组的索引。我们用一个二维数组来表示顶点之间的连接。如果索引为i的节点和索引为 j的节点为邻，则 array[i][j] === 1 , 否则 array[i][j] === 0 , 如下图所示：

不是强连通的图（稀疏图）如果用邻接矩阵来表示，则矩阵中将会有很多 0，这意味着我们浪费了计算机存储空间来表示根本不存在的边。例如，找给定顶点的相邻顶点，即使该顶点只有一个相邻的顶点，我们也不得不迭代一整行。邻接矩阵表示法不够好的另一个理由是，图中顶点的数量可能会变化，而二维数组不太灵活。

邻接表

邻接表

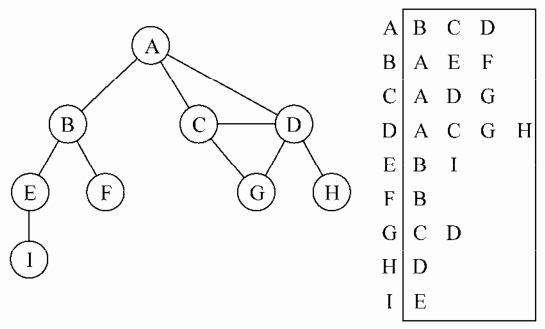

我们也可以使用一种叫做邻接表的动态数据来表示图。邻接表由图中每个顶点相邻顶点列表所组成。存在好几种方式来表示这种数据结构。我们可以用列表（数组）、链表，甚至是散列表或者是字典来表示相邻顶点列表。下面的示意图展示了邻接表等数据结构。

尽管邻接表可能对大多数问题来说都是更好的选择，但以上两种表示法都有用，且它们有着不同的性质（例如，要找出顶点 v和w是否相邻，使用邻接矩阵会比较快）。在本章中，就会使用邻接表表示法。

关联矩阵

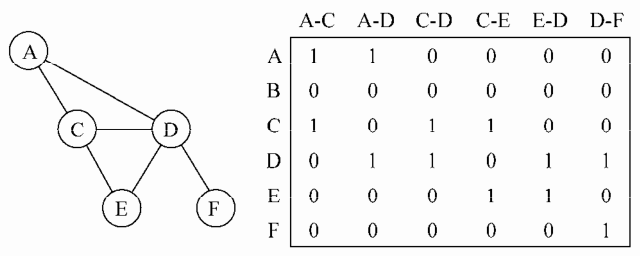

我们还可以用关联矩阵来表示图。在关联矩阵中，矩阵的行表示顶点，列表示边。如下图所示，我们使用二维数组来表示两者之间的连通性，如果顶点 v 是 边e的入射点，则 array[v][e] === 1 , 否则 array[v][e] === 0 。

创建 Graph 类

我们先创建类的骨架

function Graph() {
  var vertices = [];
  var adjList = new Dictionary();
}

我们使用一个数组来存储图中所有顶点的名字，以及一个字典来存储邻接表。字典将会使用顶点的名字作为键，邻接顶点列表作为值。 vertices 数组和 adjList 字典两者都是我们 Graph 类的私有属性。

接着我们实现两个方法：一个用来向图中添加一个新的顶点（因为图实例化后是空的），另外一个方法用来添加顶点之间的边。我们先实现 addVertex 方法

this.addVertex = function (v) {
  vertices.push(v);
  adjList.set(v, []);
};

这个方法接受顶点 v 作为参数。我们将该顶点添加到顶点列表中，并且在邻接表中，设置顶点 v 作为键对应的字典值为一个空数组。

实现 addEdge 方法

this.addEdge = function (v, w) {
  adjList.get(v).push(w);
  adjList.get(w).push(v);
};

这个方法接受两个顶点作为参数。首先，通过将 w 加入到 v 的邻接表中，我们添加了一条自顶点 v 到顶点 w 的边。如果你想实现一个有向图，则（adjList.get(v).push(w)）就足够了。但是本章中大多数的例子都是基于无向图，我们需要添加一条自 w 向 v 的边。

测试

const graph = new Graph();
const myVertices = ["A", "B", "C", "D", "E", "F", "G", "H", "I"];
for (var i = 0; i < myVertices.length; i++) {
  graph.addVertex(myVertices[i]);
}
graph.addEdge("A", "B");
graph.addEdge("A", "C");
graph.addEdge("A", "D");
graph.addEdge("C", "D");
graph.addEdge("C", "G");
graph.addEdge("D", "G");
graph.addEdge("D", "H");
graph.addEdge("B", "E");
graph.addEdge("B", "F");
graph.addEdge("E", "I");

实现 Graph 类的 toString 方法，便于在控制台输出图

this.toString = function () {
  var s = "";
  for (var i = 0; i < vertices.length; i++) {
    s += vertices[i] + " -> ";
    var neighbors = adjList.get(vertices[i]);
    for (var j = 0; j < neighbors.length; j++) {
      s += neighbors[j] + " ";
    }
    s += "\n";
  }
  return s;
};

我们为邻接表表示法构建了一个字符串，首先迭代 vertices 数组列表，将顶点的名字加入字符串中，接着取得该顶点的邻接表，同样也迭代该邻接表，将相邻顶点加入我们的字符串。邻接表迭代完成后，给我们的字符串添加一个换行符。这样就可以在控制看到一个漂亮的输出了。

A -> B C D
B -> A E F
C -> A D G
D -> A C G H
E -> B I
F -> B
G -> C D
H -> D
I -> E

图的遍历

和树数据结构相似，我们可以访问图的所有节点。有两种算法可以对图进行遍历：广度优先搜索（Breadth-First Search, BFS）和深度优先搜索（Depth-First Search, DFS）。图遍历可以用来寻找特定的顶点或者是寻找两个顶点之间的路径，检查图是否连通，检查图是否含有环等。

图遍历算法的思想是必须追踪每个第一次访问的节点，并且追踪有哪些节点还没有被完全探索，对于两种图遍历算法，都需要明确指出第一个被访问的节点。

完全探索一个顶点要求我们查看该顶点的每一条边。对于每一条边所连接的没有被访问过的顶点，将其标注为被发现的，并将其加入待访问的顶点。

为了保证算法的效率，务必访问每个顶点至多两次。连通图中每条边和顶点都会被访问到。

广度优先搜索算法和深度优先搜索算法基本上是相同的，只有一点不同，那就是待访问顶点列表的数据结构。

| 算法 | 数据结构 | 描述 | | ------------ '| -------- | ------------------------------------------------------------ |' | 深度优先搜索 | 栈 | 通过将顶点存入栈中，顶点是沿着路径被探索的，存在新的相邻顶点就去访问 | | 广度优先搜索 | 队列 | 通过将顶点存入队列，最先入队列的顶点先被探索 |

当要标注已经访问过的顶点时，我们可以用三种颜色来放映它们的状态

  • '白色：表示该顶点还没有被访问'
  • '灰色：表示该顶点被访问过，但是还没有探索过'
  • '黑色：表示该顶点被访问过且被完全探索过'

广度优先搜索

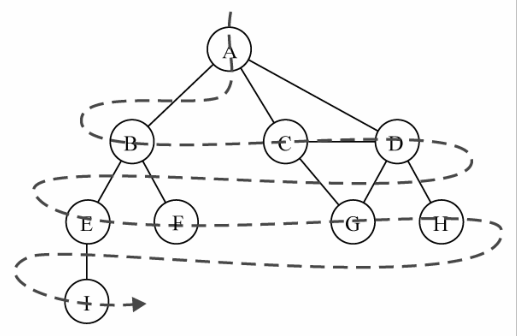

广度优先搜索算法会从指定的第一个顶点开始遍历图，会访问其所有相邻点，就像一次访问图的一层。换句话说，就是先宽后深地访问顶点，如下图所示

以下是从顶点 v 开始的广度优先搜索算法所遵循的步骤

  1. 创建一个队列 Q
  2. 将 v 标注为被发现的（灰色），并将 v 入队列 Q
  3. 如果队列 Q 非空，则运行以下步骤
    1. 将 u 从 Q 中出队列
    2. 将标注 u 为被发现的（灰色）
    3. 将 u 所有未被访问过的邻点（白色）入队列
    4. 将 u 标注为已被探索的（黑色）

实现广度优先搜索算法

// 颜色辅助-广度优先搜索算法
this.initializeColor = function () {
  var color = [];
  for (var i = 0; i < vertices.length; i++) {
    color[vertices[i]] = "white";
  }
  return color;
};
// 广度优先搜索算法
this.bfs = function (v, callback) {
  var color = this.initializeColor(),
    queue = new Queue();
  queue.enqueue(v);
  while (!queue.isEmpty()) {
    var u = queue.dequeue(),
      neighbors = adjList.get(u);
    color[u] = "grey";
    for (var i = 0; i < neighbors.length; i++) {
      var w = neighbors[i];
      if (color[w] === "white") {
        color[w] = "grey";
        queue.enqueue(w);
      }
    }
    color[u] = "black";
    if (callback) {
      callback(u);
    }
  }
};

广度优先搜索和深度优先搜索多需要标注被访问过的顶点，为此，我们将使用一个辅助数组 color, 由于当算法开始执行时，所有的顶点颜色都是白色，所以我们可以创建一个辅助函数 initializeColor 为这两个算法执行此初始化操作。

我们要的第一件事情是用 initializeColor 函数来将 color 数组初始化为 white , 我们还需要声明和创建一个 Queue 实例，它将会存储待访问和待探索的顶点。

bfs 方法接受一点顶点作为算法的起始点。起始顶点是必要的，我们将此顶点如队列。

如果队列为空，我们将通过出队列操作从队列中移除一个顶点，并取得一个包含其所有邻点的邻接表。该顶点将被标注为 grey, 表示我们已经发现了它（但还未被完全对其的探索）。

对于 u 的每个邻点，我们取得其值，如果它还未被访问过，则将其标注了 grey, 并将这个顶点加入队列中，这样当从队列中出列的时候，我们可以完成对其的探索。

当完全探索该顶点和及其邻点后，我们将标注该顶点为已探索过（黑色）。

我们实现的这个 bfs 方法也接受一个回调。这个参数是可选的，如果我们传递了回调函数，会用到它。

测试

function printNode(value) {
  console.log("访问了顶点：" + value);
}
graph.bfs(myVertices[0], printNode);

得到下面的结果

访问了顶点：A
访问了顶点：B
访问了顶点：C
访问了顶点：D
访问了顶点：E
访问了顶点：F
访问了顶点：G
访问了顶点：H
访问了顶点：I

顶点访问顺序和之前的示意图所展示的一致。

使用 BFS 寻找最短路径

到目前为止，我们只展示了 BFS 算法的基本原理。我们可以用该算法做更多事情，而不只是输出被访问顶点的顺序。例如，考虑如何来解决下面的问题。

给定一个图 G 和源顶点 v，找出每个顶点 u, u 和 v 之间最短的路径（以边的数量计）

对于给定顶点 v，广度优化算法会访问所有与其距离为 1 的顶点，接着是距离为 2 的顶点，以此类推。所以，可以用广度优先算法来解决这个问题。我们可以修改 bfs 方法以返回给我们一些信息：

  • '从 v 到 u 的距离 d[u]'
  • '前溯点 pred[u], 用来推导出从 v 到其他每个顶点 u 的最短路径。'

实现：

// 广度优先搜索算法优化版本
this.BFS = function (v) {
  var color = this.initializeColor(),
    queue = new Queue(),
    d = [],
    pred = [];
  queue.enqueue(v);

  for (var i = 0; i < vertices.length; i++) {
    d[vertices[i]] = 0;
    pred[vertices[i]] = null;
  }
  while (!queue.isEmpty()) {
    var u = queue.dequeue();
    neighbors = adjList.get(u);
    color[u] = "grey";
    for (var i = 0; i < neighbors.length; i++) {
      // w相邻顶点
      var w = neighbors[i];
      if (color[w] === "white") {
        color[w] == "grey";
        d[w] = d[u] + 1;
        pred[w] = u;
        queue.enqueue(w);
      }
    }
    color[u] = "black";
  }
  return {
    distance: d,
    predecessors: pred,
  };
};

首先需要声明数组 d 来表示距离，以及 pred 数组来表示前溯点。下一步用 0 来初始化数组 d，把 pred 赋值为 null。

当我们发现 顶点 u 的相邻点 w 时，则设置 w 的前溯点值为 u。我们还通过给 d[u]加 1 来设置顶点 v 和相邻点 w 之间的距离。

方法的最后返回一个包含 d 和 pred 的对象。

测试

var shortestPathA = graph.BFS(myVertices[0]);
console.log(shortestPathA);
// distance: [A: 0, B: 1, C: 1, D: 2, E: 2, F: 2, G: 2, H: 3, I: 3]
// predecessors: [A: null, B: "A", C: "A", D: "C", E: "B", F: "B",G: "D", , H: "D", , I: "E"]

通过前溯数组，我们可以用下面这段代码来构建从顶点 A 到其他顶点的路径：

var fromVertex = myVertices[0];
for (var i = 1; i < myVertices.length; i++) {
  var toVertex = myVertices[i],
    path = new Stack();
  for (var v = toVertex; v !== fromVertex; v = shortestPathA.predecessors[v]) {
    path.push(v);
  }
  path.push(fromVertex);
  var s = path.pop();
  while (!path.isEmpty()) {
    s += "-" + path.pop();
  }
  console.log(s);
}

使用顶点 A 作为源顶点。对于每个其他顶点，我们会 J 计算顶点 A 到它的路径。我们从顶点数组得到 toVertex ，然后会创建一个栈来 存储路劲值。

接着，我们追溯 toVertext 到 fromVertext 的路径。变量 v 被赋值为前溯点的值。这样我们就可以方向追溯这条路径。将变量 v 添加到栈中。最后，源顶点也会被添加到栈中，以得到完整的路径。

这之后，我们创建了一个 s 字符串，并将源顶点赋值给它。当栈是非空的时候，我们从栈中移出一个项并将其拼接到字符串 s 的后面。最后在控制台上输出路径。

A-B
A-C
A-C-D
A-B-E
A-B-F
A-C-D-G
A-C-D-H
A-B-E-I

深入学习的最短路径算法

本章中的图不是加权图。如果要计算加权图中的最短路径（例如，城市 A 和城市 B 之间的最短路径——GPS 和 Google Map 中用到的算法），广度优先搜索未必合适。

举个栗子，Dijkstra 算法解决了单源中最短路径问题。Bellman-Ford 算法解决了边权值为负的单源最短路径问题。A*搜索算法解决了求仅一对顶点间的最短路径问题，它用经验法则来加速搜索过程。Floyd-Warshall 算法解决了求所有顶点对间的最短路径的这一问题。

图是一个广泛的主体，对最短路径及其变种问题，我们有很多的解决方案。

深度优先搜索

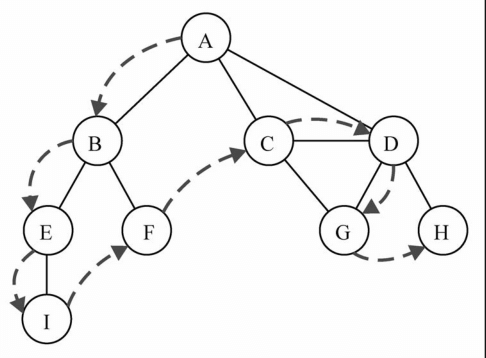

深度优先搜索算法将会从第一个指定的顶点开始遍历图，沿着路径直到这条路径最后一个顶点被访问了，接着原路返回并探索下一条路径。换句话说，它是先深度后广度地访问顶点，如下图所示

深度优先搜索算法不需要一个源顶点。在深度优先搜索算法中，若图中顶点 v 未被访问，则访问该顶点。

要访问顶点 v, 照下列的步骤

  1. 标注 v 为被发现的（灰色）
  2. 对于 v 的所有未访问的邻点 w，访问顶点 w，标注 v 为已被探索的（黑色）

实现

// 深度优先探索算法
this.dfs = function (callback) {
  var color = this.initializeColor();
  for (var i = 0; i < vertices.length; i++) {
    if (color[vertices[i]] === "white") {
      this.dfsVisit(vertices[i], color, callback);
    }
  }
};
this.dfsVisit = function (u, color, callback) {
  color[u] = "grey";
  if (callback) {
    callback(u);
  }
  var neighbors = adjList.get(u);
  for (var i = 0; i < neighbors.length; i++) {
    var w = neighbors[i];
    if (color[w] === "white") {
      arguments.callee(w, color, callback);
    }
  }
  color[u] = "black";
};

首先，我们创建了颜色数组，并用值 white 为图中的每个顶点对其进行了初始化，广度优先搜索也是这么做的。接着，对于图实例中每一个未被访问过的顶点，我们调用递归函数 dfsVisit ，传递的参数为顶点、颜色数组和回调函数。

当访问 u 顶点时，我们标注其为被发现的 grey。如果有 callback 函数的话，则执行该函数输出已访问过的顶点。接下来一步是取得包含顶点 u 的所有邻点的列表。对于顶点 u 的每一个未被访问过的邻点 w，我们将调用 dfsVisit 函数，传递 w 和其他参数。最后，在该 2 顶点和邻点按深度访问之后，我们回退，意思是该顶点已经被完全探索了，并将其标注为 black

测试

graph.dfs(printNode);
// 访问了顶点：A
// 访问了顶点：B
// 访问了顶点：E
// 访问了顶点：I
// 访问了顶点：F
// 访问了顶点：C
// 访问了顶点：D
// 访问了顶点：G
// 访问了顶点：H

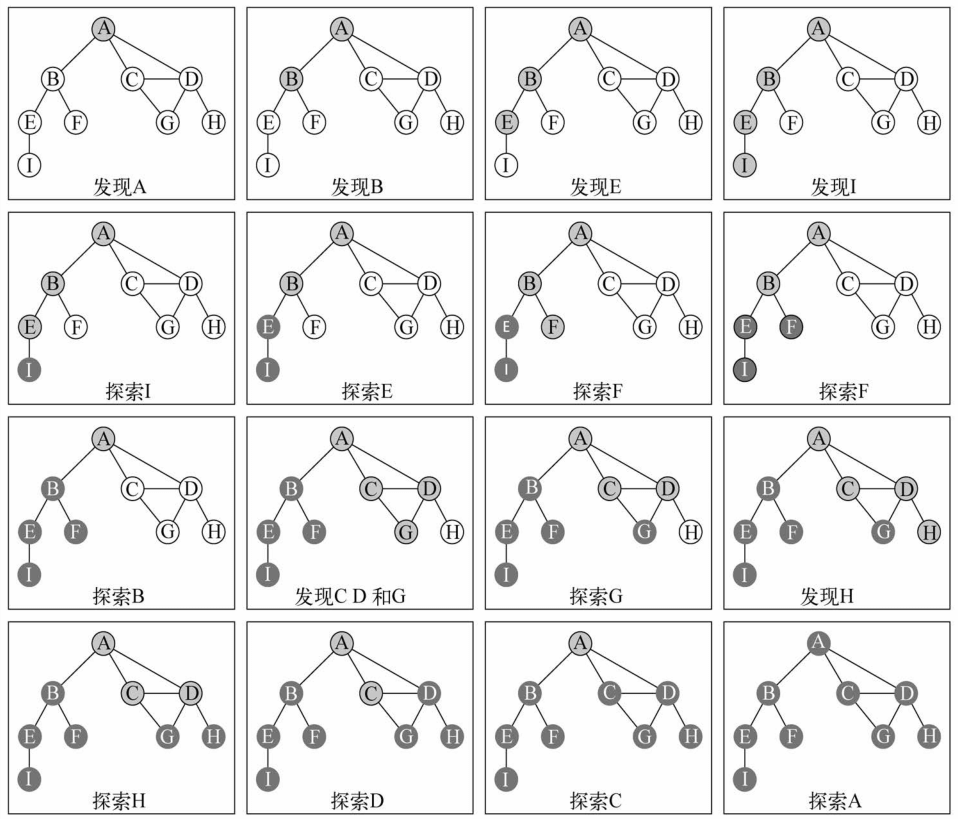

下面这个示意图展示了该算法每一步的执行过程

探索深度优化算法

我们现在只是展示了深度优先搜索算法的工作原理。我们可以用该算法做更多的事情，而不是只输出被访问顶点的顺序。

对于给定的图 G，我们希望深度优先探索算法遍历图 G 的所有节点，构建“深林”（有根树的一个集合）已经一组源顶点（根），并输出两个数组: 发现时间和完成探索时间。我们可以修改 dfs 方法来返回给我们一些信息：

  • '顶点 u 的发现时间 d[u]'
  • '当顶点 u 被标注为黑色时，u 的完成探索时间 f[u]'
  • '顶点 u 的前溯点 p[u]'
// 追踪发现事件和完成探索时间
var time = 0;
// 深度优先探索算法优化版本
this.DFS = function () {
  var color = this.initializeColor(),
    d = [],
    f = [],
    p = [];
  time = 0;

  for (var i = 0; i < vertices.length; i++) {
    f[vertices[i]] = 0;
    d[vertices[i]] = 0;
    p[vertices[i]] = null;
  }

  for (i = 0; i < vertices.length; i++) {
    if (color[vertices[i]] === "white") {
      this.DFSVisit(vertices[i], color, d, f, p);
    }
  }
  return {
    discovery: d,
    finished: f,
    predecessors: p,
  };
};
this.DFSVisit = function (u, color, d, f, p) {
  console.log("发现了" + u);
  color[u] = "grey";
  d[u] = ++time;
  var neighbors = adjList.get(u);
  for (var i = 0; i < neighbors.length; i++) {
    var w = neighbors[i];
    if (color[w] === "white") {
      p[w] = u;
      arguments.callee(w, color, d, f, p);
    }
  }
  color[u] = "black";
  f[u] = ++time;
  console.log("探索了" + u);
};

首先我们需要一个变量来追踪发现时间和完成探索时间。时间变量不能被作为参数传递，因为非对象的变量不能作为引用传递给其他 Js 方法。接下来，我们声明数组 d、f 和 p。我们需要为图的每一个顶点来初始化这些数组。在这个方法结尾返回这些值。

当一个顶点第一次被发现时，我们要追踪其发现时间。当它是由引自顶点 u 的边而被发现的。我们追踪它的前溯点。最后，当这个顶点被完全探索之后，我们追踪其完成时间。

深度优先算法背后的思想是什么？

边是从最近发现的 u 处被向外探索的。只有连接到未发现的顶点的边被探索了。当 u 所有的边都被探索了，该算法返回 u 被发现的地方去探索其他的边。这个过程持续到我们发现了虽偶有从原始顶点能够触及的顶点。如果还留有其他未被发现的顶点。我们对新的源顶点将重复这个过程。直到图中所有的顶点都被探索了。

测试

var deepPath = graph.DFS();
console.log(deepPath);
/**
发现了A
发现了B
发现了E
发现了I
探索了I
探索了E
发现了F
探索了F
探索了B
发现了C
发现了D
发现了G
探索了G
发现了H
探索了H
探索了D
探索了C
探索了A

discovery: [A: 1, B: 2, C: 10, D: 11, E: 3, F: 7, G: 12, H: 14, I: 4]
finished: [A: 18, B: 9, C: 17, D: 16, E: 6, F: 8, G: 13, H: 15, I: 5]
predecessors: [A: null, B: "A", C: "A", D: "C", E: "B", G: "D", H: "D", I: "E"]
*/

小结

本章学习了几种不同的方式来表示图这一数据结构。并实现了用邻接表表示图的算法。还学习了广度优先搜索和深度优先搜索的实际应用。

书籍链接： 学习 JavaScript 数据结构与算法
